Сетевые дроссели

     Сетевые дроссели (реакторы) применяются в силовых цепях преобразователей частоты для повышения их коэффициента мощности, снижения взаимного влияния нескольких преобразователей частоты при их параллельном питании, ограничения скорости нарастания пусковых токов и снижения гармоник сетевого напряжения.

     Установка сетевого дросселя желательна при любом качестве питающей сети. Сетевой дроссель защищает ПЧВ от провалов и наводок из сети, а также защищает сеть от выбросов преобразователем частоты гармоник высокого порядка.

     Значение индуктивности соответствует падению напряжения от 3 до 5 % номинального напряжения сети.

     Компания ОВЕН предлагает две линейки сетевых дросселей: бюджетную РСх-А и промышленную РСх, – которые отличаются друг от друга массогабаритными характеристиками и электрическими параметрами.

Преимущества ОВЕН РСО и РСТ

- Защита ПЧВ от импульсных всплесков напряжения в сети.
- Защита ПЧВ от перекосов фаз питающего напряжения.
- Уменьшение скорости нарастания токов короткого замыкания в выходных цепях ПЧВ.
- Продление срока службы конденсатора в звене постоянного тока.



gr-cetevoi_droccel

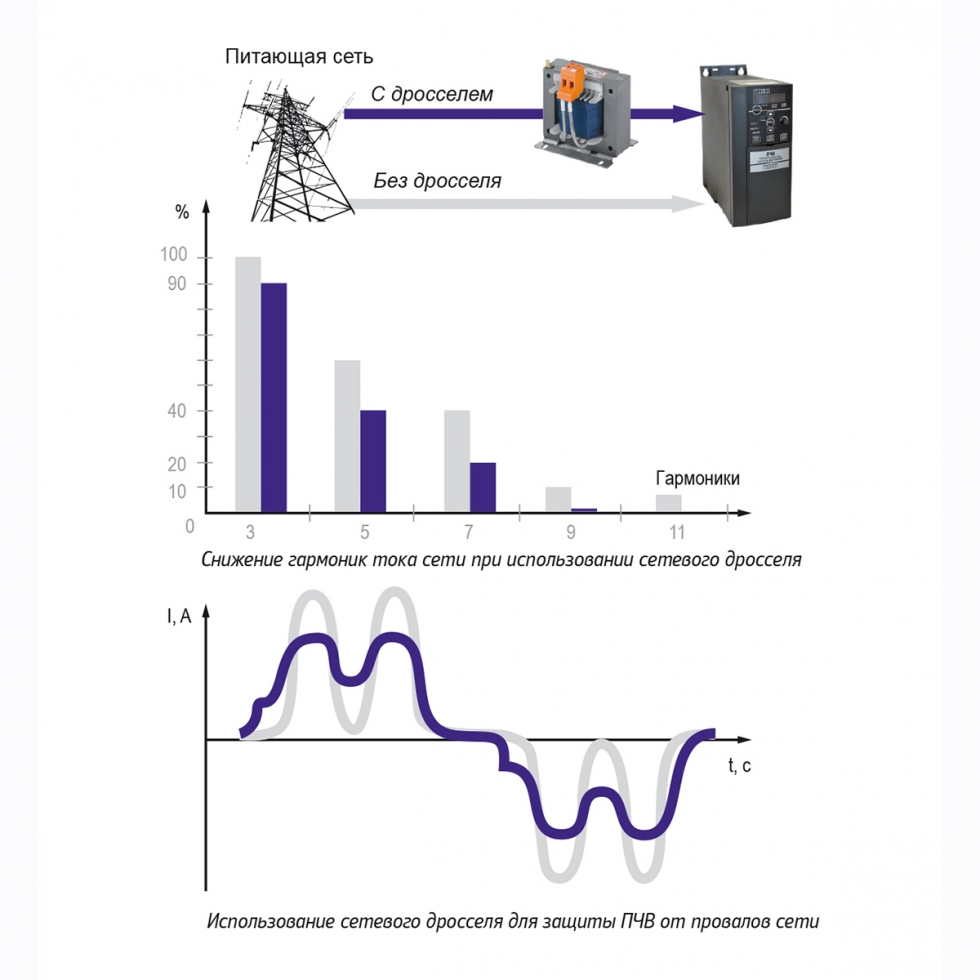

  При работе приборов с импульсным потреблением мощности (в том числе частотных преобразователей) в сеть выбрасываются гармонические составляющие напряжения. Самыми опасными порядками гармоник являются 5, 7, 11, 13. Именно они придают синусу напряжения пульсирующий характер, искажают кривую и т.д. В связи с этим соседствующие с частотным преобразователем приборы подвергаются вредному воздействию этих составляющих напряжения, вследствие чего перегреваются конденсаторы, полупроводниковые приборы, индуктивности, создается негативное влияние на микросхемы. При использовании сетевого дросселя уровень гармоник снижается, что обеспечивает стабильную работу соседствующих с частотным преобразователем приборов.

     Некачественное входное напряжение (скачки, провалы) ухудшает работу ПЧВ и может привести к аварии и останову частотника. Установка сетевого дросселя позволяет сгладить провалы напряжения и снизить вероятность аварийного останова ПЧВ при некачественной сети.

Схема подключения сетевого дросселя

cerii_rco_vo_vxodnix_cepyax_pitaniya_pchv_c_odnofaznim_vxodom
cerii_rct_vo_vxodnix_cepyax_pitaniya_pchv_c_trexfaznim_vxodom

Для однофазного ПЧВ

Для трехфазного ПЧВ

Таблица подбора сетевого дросселя для ПЧВ

Модификация ПЧВ                                                                                                                                       Реакторы сетевые

                                                                          Питающая сеть: одна или три фазы 220 В

ПЧВ101-К18-А                                                                                                                                      РСО-004                                    РСО-004-А

ПЧВ3-К25-Б                                                                                                                                          РСО-006                                    РСО-006-А

ПЧВ101-К37-А                                                                                                                                      РСТ-002                                     РСТ-002-А

ПЧВ3-К37-Б                                                                                                                                          РСО-006                                    РСО-006-А

                                                                                                                                                              РСТ-004                                    РСТ-004-А

ПЧВ101-К75-А                                                                                                                                      РСО-016                                    РСО-016-А

ПЧВ3-К75-Б                                                                                                                                          РСТ-006                                     РСТ-006-А

ПЧВ102-1К5-А                                                                                                                                      РСО-020                                    РСО-020-А

ПЧВ3-1К5-Б                                                                                                                                          РСТ-010                                     РСТ-010-А

ПЧВ103-2К2-А                                                                                                                                      РСО-025                                    РСО-025-А

ПЧВ3-2К2-Б                                                                                                                                          РСТ-016                                     РСТ-016-А

ПЧВ3-3К7-Б                                                                                                                                          РСО-025                                    РСО-025-А

                                                                                                                                                              РСТ-020                                     РСТ-020-А

ПЧВ3-5К5-Б                                                                                                                                          РСТ-035                                     РСТ-035-А

ПЧВ3-7К5-Б                                                                                                                                          РСТ-045                                     РСТ-040-А

ПЧВ3-11К-Б                                                                                                                                          РСТ-063                                     РСТ-060-А

                                                                            Питающая сеть: три фазы 380 В

ПЧВ101-К37-В; ПЧВ3-К37-В                                                                                                                 РСТ-002                                    РСТ-002-А

ПЧВ101-К75-В; ПЧВ3-К75-В                                                                                                                 РСТ-004                                    РСТ-004-А

ПЧВ3-1К5-В                                                                                                                                           РСТ-004                                    РСТ-004-А

ПЧВ102-1К5-В                                                                                                                                       РСТ-006                                    РСТ-006-А

ПЧВ102-2К2-В                                                                                                                                       РСТ-008                                    РСТ-008-А

ПЧВ3-2К2-В                                                                                                                                           РСТ-006                                    РСТ-006-А

ПЧВ103-3К0-В                                                                                                                                       РСТ-016                                    РСТ-016-А

ПЧВ3-3К0-В                                                                                                                                           РСТ-008                                    РСТ-008-А

ПЧВ103-4К0-В                                                                                                                                       РСТ-016                                    РСТ-016-А

ПЧВ3-4К0-В                                                                                                                                           РСТ-010                                    РСТ-010-А

ПЧВ203-5К5-В                                                                                                                                       РСТ-020                                    РСТ-020-А

ПЧВ3-5К5-В                                                                                                                                           РСТ-016                                    РСТ-016-А

ПЧВ203-7К5-В                                                                                                                                       РСТ-025                                    РСТ-025-А

ПЧВ3-7К5-В                                                                                                                                           РСТ-020                                    РСТ-020-А

ПЧВ204-11К-В                                                                                                                                       РСТ-035                                    РСТ-035-А

ПЧВ3-11К-В                                                                                                                                           РСТ-025                                    РСТ-025-А

ПЧВ204-15К-В                                                                                                                                       РСТ-045                                    РСТ-040-А

ПЧВ3-15К-В                                                                                                                                           РСТ-035                                    РСТ-035-А

ПЧВ205-18К-В                                                                                                                                       РСТ-050                                    РСТ-050-А

ПЧВ3-18К-В                                                                                                                                           РСТ-040                                    РСТ-040-А

ПЧВ205-22К-В                                                                                                                                       РСТ-063                                    РСТ-060-А

ПЧВ3-22К-В                                                                                                                                           РСТ-050                                    РСТ-050-А

ПЧВ3-30К-В                                                                                                                                           РСТ-080                                    РСТ-080-А

ПЧВ3-37К-В                                                                                                                                           РСТ-080                                    РСТ-080-А

ПЧВ3-45К-В                                                                                                                                           РСТ-100                                    РСТ-120-А

ПЧВ3-55К-В                                                                                                                                           РСТ-115                                    РСТ-120-А

ПЧВ3-75К-В                                                                                                                                           РСТ-160                                    РСТ-160-А

ПЧВ3-90К-В                                                                                                                                           РСТ-180                                    РСТ-200-А
